Изолирующее фланцевое соединение (ИФС) – элемент трубопроводов, служащий для защиты труб от электрохимической коррозии путем создания электрической изоляции между участками трубопровода. Основные нормативы, определяющие качества этих металлоизделий, – ГОСТ 25660-83, ГОСТ 5164-98, ТУ 3799-002-69437911-2012.
Особенности конструкции

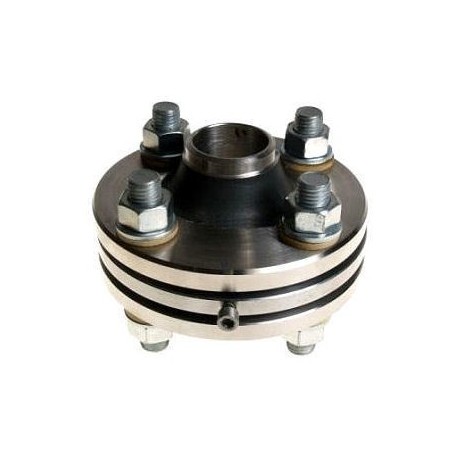

В состав ИФС входят 2 или 3 фланца, между которыми располагают изолирующие прокладки и втулки, вставляемые в отверстия для крепежных деталей. Изоляторы бывают паронитовые, графитовые, фторопластовые.
В состав фланцевых соединений входят:
- фланцы, привариваемые к трубопроводу, в трехфланцевых изделиях присутствует третий фланец – промежуточный плоский;
- кольца-прокладки и втулки;
- крепеж.
Схематическое изображение двухфланцевого ИФС
Схематическое изображение трехфланцевого ИФС
Прокладки ИФС обрабатывают электроизолирующим лаковым составом, предохраняющим их от воздействия влаги.
Области и преимущества применения ИФС
Изолирующие фланцевые соединения предохраняют металлические трубы от электрохимической коррозии, которая возникает из-за блуждающих токов грунта. В результате этого опасного процесса на металлическом трубопроводе образуются трещины, из-за которых происходит утечка передаваемой среды.
Использование соединений ИФС необходимо:
- возле объектов, которые инициируют блуждающие токи, – путей электротранспорта, ремонтных мастерских, силовых электроподстанций;
- на ответвлениях труб от магистрального трубопровода;
- при необходимости отсоединения электроизолированного трубопровода от неизолированного объекта с заземлением или от взрывоопасных конструкций, к которым относятся водонасосные, газо- и нефтепередающие станции, емкости;
- при стыковании труб, для изготовления которых используются разные металлы;
- на пунктах газораспределения;
- на выходе трубопроводной системы от снабжающей организации и входе на объект получателя.
ИФС рассчитаны на использование в трубопроводах, рассчитанных на передачу сред температурой до +80 °C и давлением до 10 МПа.
Виды изолирующих фланцевых соединений и их маркировка
Диапазон Ду – 15-1200 мм. При производстве этих металлоизделий используют качественные углеродистые, низколегированные, коррозионностойкие стали, титан.
В обозначении ИФС указывают наименование трубопроводного элемента, диаметр условного прохода, норматив, в соответствии с которым изделие изготовлено.
